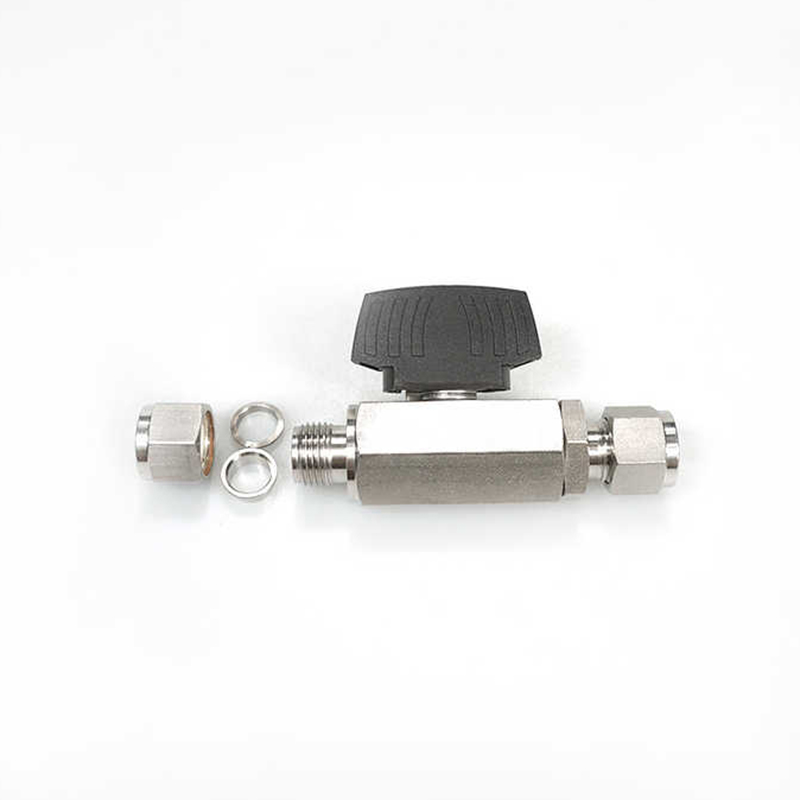

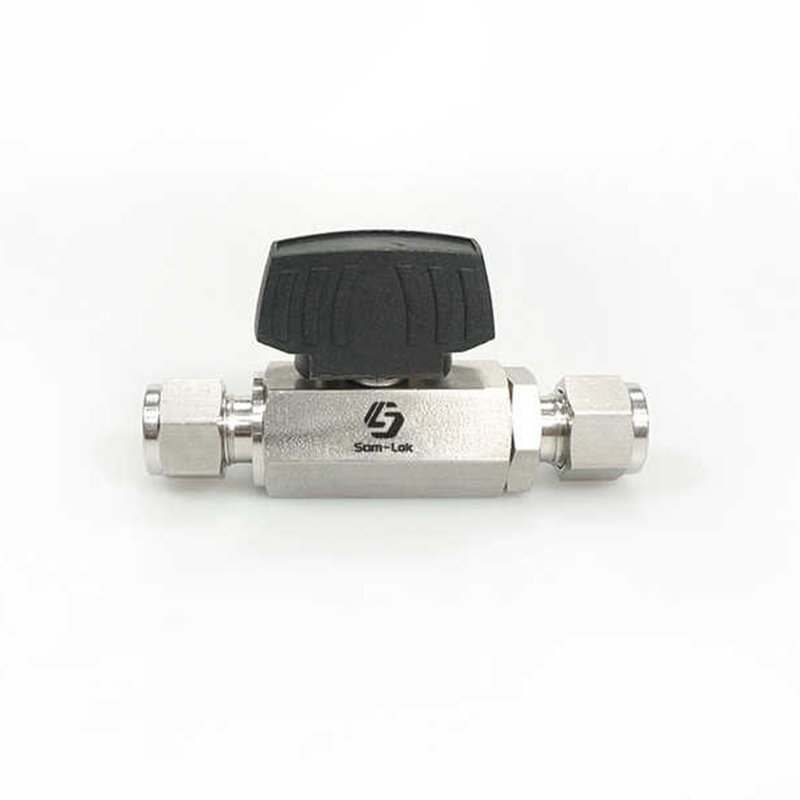

Válvula de esfera hexagonal de duas peças em aço inoxidável com virola dupla

A válvula esférica sextavada de virola dupla de duas peças de aço inoxidável adota um design de duas peças e é equipada com um sistema de conexão de braçadeira dupla para garantir alta vedação, resistência à corrosão e estabilidade de longo prazo da válvula. Adota um corpo de válvula integrado e uma estrutura de eixo esférico integrado. Este design não apenas aumenta a resistência mecânica da válvula e reduz o risco de vazamento, mas também garante a estabilidade e vedação da válvula a longo prazo. O design do eixo esférico integrado evita o problema de vazamento que pode ocorrer em válvulas tradicionais devido a múltiplas conexões, tornando a válvula particularmente confiável em ambientes de alta pressão e altamente corrosivos a longo prazo. A válvula esfera possui um design inovador de zona morta, principalmente na área entre a esfera e a cavidade da válvula, não há zona morta. Este projeto pode evitar que fluido ou gás fique retido na cavidade da válvula, reduzindo assim o risco de contaminação, deposição ou corrosão e garantindo a pureza do fluido e a operação eficiente do sistema.

Contate-nos

PRÉV: Virola dupla de aço inoxidável Válvula de esfera angular de 90 graus PRÓXIMO: Nenhum próximo artigo

Descrever
Parâmetro

Descrever

●Pressão operacional de até: 3.000 psig (207 bar)
●Temperatura operacional: -65 °F a 300 °F (-54 °C a 148 °C)
●Tamanho de 1/16 pol. a 3/4 pol. ou 3mm a 18mm
●Os tipos de válvula são retos, de três vias e de ângulo reto
● Corpo de válvula de peça única e eixo esférico de peça única
● Sem zonas mortas, como a área entre a esfera e a câmara da válvula
●O design da entrada superior pode ser inspecionado e reparado on-line após a remoção do sistema

Parâmetro

Pedidos básicos Número	Tipo e tamanho da conexão		Orifício pol. (mm)	CV	Dimensão, pol. (mm)
Pedidos básicos Número	Tipo e tamanho da conexão		Orifício pol. (mm)	CV	A	B	C	D	W
-HBB-MT6-5	6mm	Tubo	0.19 (4.8)	1.25	2.57 (65,2)	1.50 (38,1)	2.36 (60,0)	1.18 (30,0)	0.75 (19.1)
-HBB-MT8-5	8mm	Tubo	0.19 (4.8)	1.25	2.63 (66,8)	1.53 (38,8)	2.36 (60,0)	1.18 (30,0)	0.75 (19.1)
-HBB-MT10-7	10mm	Tubo	0.28 (7.1)	2.50	2.87 (72,9)	1.68 (42,7)	2.36 (60,0)	1.18 (30,0)	0.87 (22.2)
-HBB-MT12-9	12mm	Tubo	0.35 (8.9)	6.25	3.15 (80,0)	1.83 (46,5)	3.15 (80,0)	1.54 (39,0)	0.87 (22.2)
-HBB-MT14-9	14mm	Tubo	0.35 (8.9)	6.25	3.24 (82,2)	1.87 (47,5)	3.15 (80,0)	1.54 (39,0)	0.87 (22.2)
-HBB-MT16-12	16mm	Tubo	0.47 (12,0)	12.65	3.50 (88,9)	2.00 (50,8)	3.94 (100,0)	2.03 (50,7)	1.26 (32,0)
-HBB-MT18-12	18mm	Tubo	0.47 (12,0)	12.65	3.50 (88,9)	2.00 (50,8)	3.94 (100,0)	2.03 (50,7)	1.26 (32,0)
-HBB-MT22-16	22mm	Tubo	0.63 (16,0)	17.35	3.96 (100,6)	2.24 (57,1)	3.94 (100,0)	2.15 (54,8)	1.50 (38,1)
-HBB-MT25-16	25mm	Tubo	0.63 (16,0)	17.35	4.31 (109,5)	2.42 (61,5)	3.94 (100,0)	2.15 (54,8)	1.50 (38,1)
