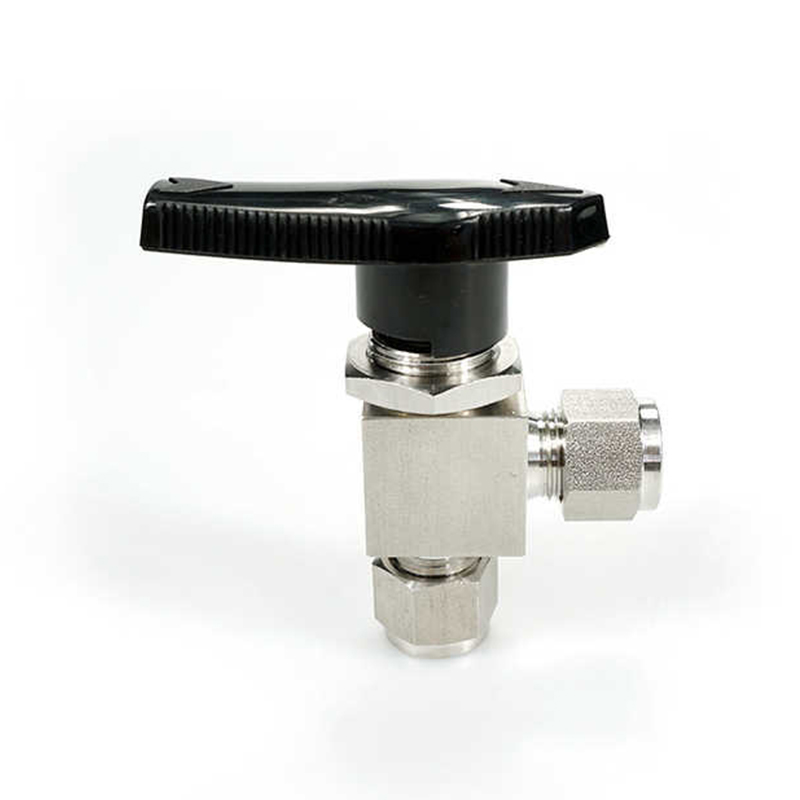

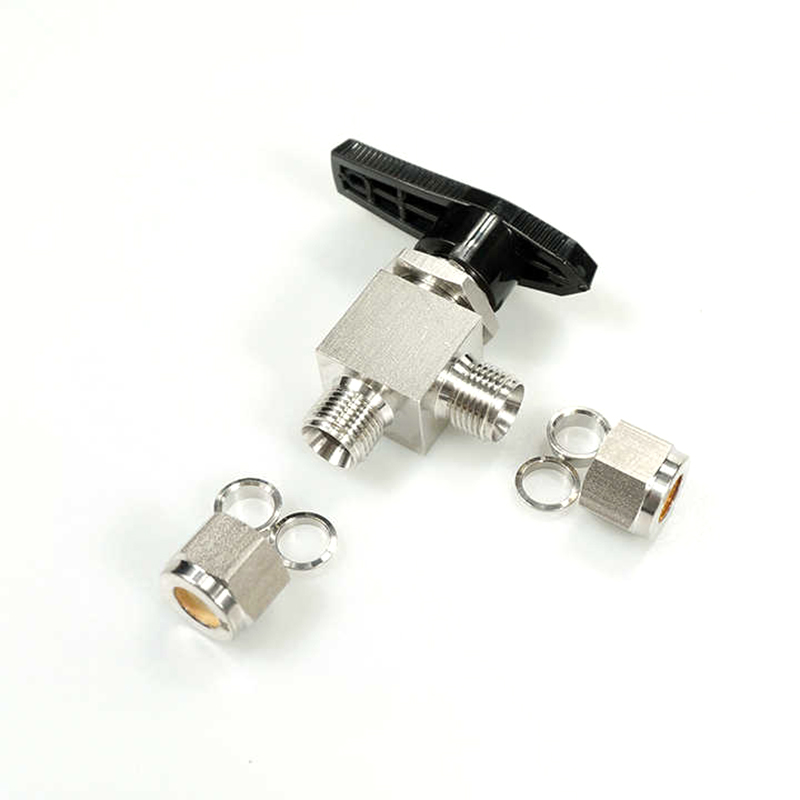

Virola dupla de aço inoxidável Válvula de esfera angular de 90 graus

A válvula esférica angular de 90 graus com virola dupla de aço inoxidável foi projetada para suportar uma pressão máxima de trabalho de 3.000 PSIG (207 bar), garantindo operação estável em ambientes de pressão extremamente alta. Este projeto é particularmente adequado para tubulações de alta pressão, transmissão de líquidos e sistemas de controle de gás. Ele pode manter o controle de fluxo estável ao enfrentar flutuações de pressão do sistema sem vazamento ou falha. O design exclusivo da entrada superior desta válvula esférica permite que a válvula seja inspecionada e reparada sem desmontar o sistema. Através deste design inovador, os usuários podem manter a válvula sem interromper o processo de produção, reduzindo significativamente o tempo de inatividade do equipamento. Em oleodutos e gasodutos, a válvula pode controlar efetivamente o fluxo de fluidos e garantir a operação segura de sistemas de transmissão de petróleo e gás de alta pressão; a válvula esférica possui um design de zona morta para garantir a pureza do fluido durante a transmissão e é adequada para aplicações como esterilidade, produção farmacêutica e controle de precisão.

Contate-nos

PRÉV: Válvula de esfera de três vias com ponteira dupla de aço inoxidável PRÓXIMO: Nenhum próximo artigo

Descrever
Parâmetro

Descrever

●Pressão operacional de até: 3.000 psig (207 bar)
●Temperatura operacional: -65 °F a 300 °F (-54 °C a 148 °C)
●Tamanho de 1/16 pol. a 3/4 pol. ou 3mm a 18mm
●Os tipos de válvula são retos, de três vias e de ângulo reto
● Corpo de válvula de peça única e eixo esférico de peça única
● Sem zonas mortas, como a área entre a esfera e a câmara da válvula
●O design da entrada superior pode ser inspecionado e reparado on-line após a remoção do sistema

Parâmetro

Pedidos básicos Número	Conexão Tipo e tamanho	Orifício pol. (mm)	CV		Dimensão, pol. (mm)
			Direto	Ângulo	A	C	D	E	F	H
-OIB-MT3-2	Tubo de 3mm	0.09 (2.4)	0.20	0.15	2.01 (51,0)	0.34 (8.6)	0.97 (24,6)	1.10 (28,0)	1.43 (36,2)	0.59 (15,0)
-OIB-MT3-2-3W
-OIB-MT6-5	Tubo de 6 mm	0.19 (4.8)	1.40	0.90	2.39 (60,7)	0.44 (11.2)	1.29 (32,8)	1.57 (39,9)	1.64 (41,7)	0.78 (19,8)
-OIB-MT6-5-3W
-OIB-MT8-5	Tubo de 8 mm	0.19 (4.8)	1.40	0.90	2.46 (62,5)	0.44 (11.2)	1.29 (32,8)	1.64 (41,7)	1.64 (41,7)	0.78 (19,8)
-OIB-MT8-5-3W
-OIB-MT10-7	Tubo de 10mm	0.28 (7.1)	6.00	2.0	3.05 (77,5)	0.56 (14.2)	1.43 (36,3)	2.05 (52)	2.19 (55,5)	1.13 (28,6)
-OIB-MT10-7-3W
-OIB-MT12-10	Tubo de 12mm	0.41 (10.3)	6.40	3.80	3.92 (99,6)	0.69 (17,5)	1.74 (44,2)	3.13 (79,6)	2.67 (67,7)	1.50 (38,1)
-OIB-MT12-10-3W
-OIB-MT14-10	Tubo de 14mm	0.41 (10.3)	6.40	3.80	3.92 (99,6)	0.69 (17,5)	1.74 (44,2)	3.13 (79,6)	2.67 (67,7)	1.50 38.1)
-OIB-MT14-10-3W
-OIB-MT18-10	Tubo de 18mm	0.41 (10.3)	12.0	4.60	3.92 (99,6)	0.69 (17,5)	1.74 (44,2)	3.13 (79,6)	2.67 (67,7)	1.50 (38,1)
-OIB-MT18-10-3W

-OIB-FT2-2-A	Tubo de 1/8"	0.09 (2.4)	0.20	0.15	2.01 (51,0)	0.34 (8.6)	0.97 (24,6)	1.10 (28,0)	1.43 (36,2)	0.59 (15,0)
-OIB-FT2-2-3W
-OIB-FT4-5-A	Tubo de 1/4"	0.19 (4.8)	1.40	0.90	2.39 (60,7)	0.44 (11.2)	1.29 (32,8)	1.57 (39,9)	1.64 (41,7)	0.78 (19,8)
-OIB-FT4-5-3W
-OIB-FT6-7-A	Tubo de 3/8"	0.28 (7.1)	6.00	2.0	3.05 (77,5)	0.56 (14.2)	1.43 (36,3)	2.05 (52)	2.19 (55,5)	1.13 (28,6)
-OIB-FT6-7-3W
-OIB-FT8-10-A	Tubo de 1/2"	0.41 (10.3)	6.40	3.80	3.92 (99,6)	0.69 (17,5)	1.74 (44,2)	3.13 (79,6)	2.67 (67,7)	1.50 (38,1)
-OIB-FT8-10-3W
-OIB-FT12-10-A	Tubo de 3/4”	0.41 (10.3)	12.0	4.60	3.92 (99,6)	0.69 (17,5)	1.74 (44,2)	3.13 (79,6)	2.67 (67,7)	1.50 (38,1)
-OIB-FT12-10-3W
