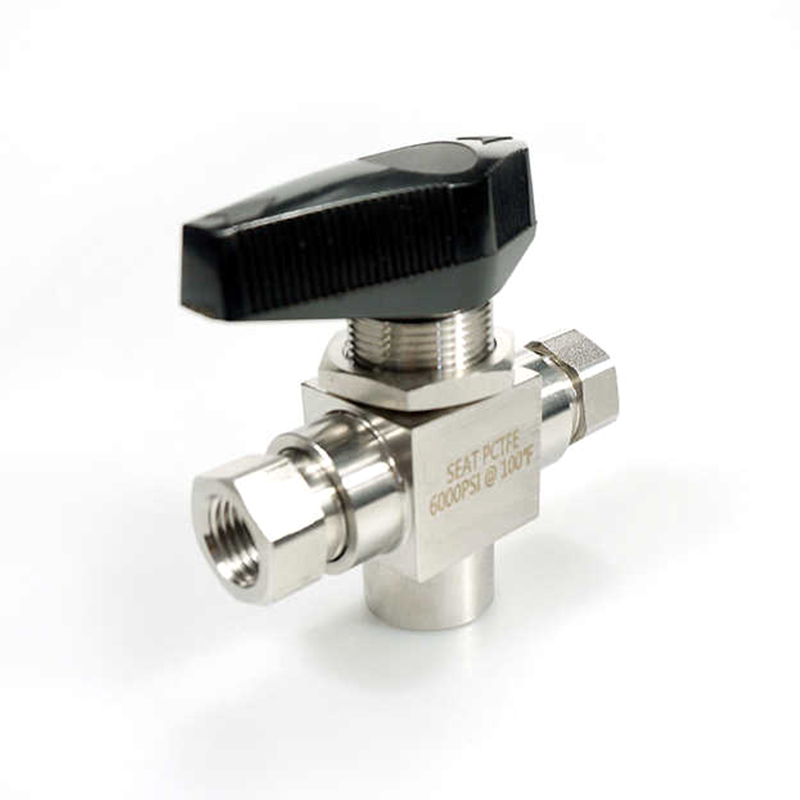

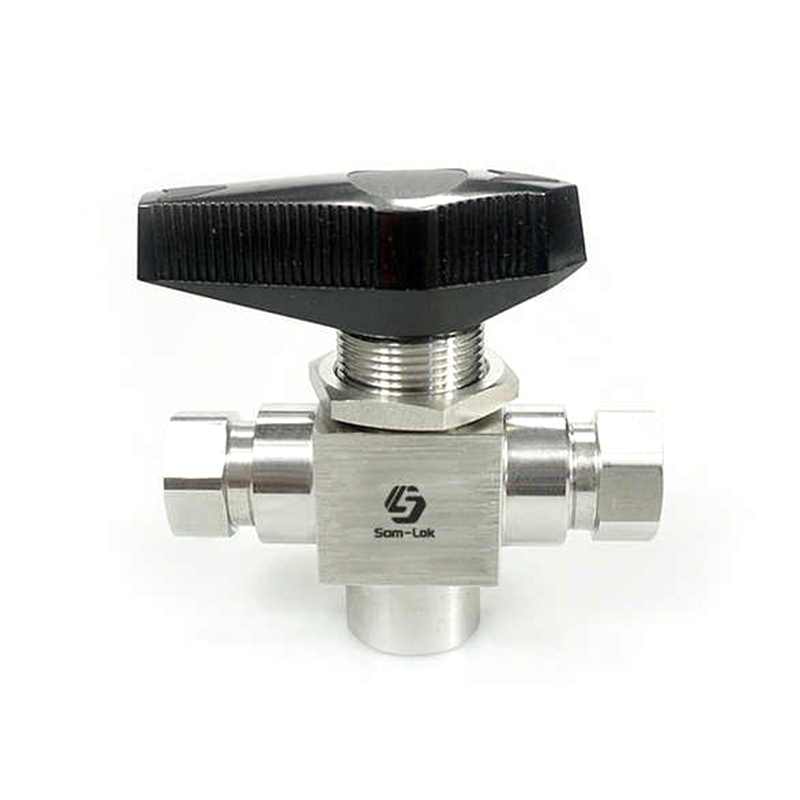

Válvula de esfera de rosca fêmea com munhão hidráulico de aço inoxidável

A válvula esfera de rosca fêmea com munhão hidráulico de aço inoxidável foi projetada para suportar pressões operacionais de até 10.000 psig (413 bar). É uma das poucas válvulas no mercado que pode suportar pressões tão elevadas. É particularmente adequado para produção de petróleo e gás, transporte por dutos e sistemas hidráulicos de alta pressão. Nessas aplicações, as válvulas precisam continuar a operar de forma confiável em ambientes de alta pressão. A válvula esférica utiliza tecnologia de vedação avançada e tecnologia de usinagem de precisão. O design do anel de sede com mola desta válvula esférica pode compensar efetivamente o desgaste causado pelo uso a longo prazo. Com o tempo, a sede de vedação da válvula esférica pode se desgastar devido à operação contínua de alta pressão e alta temperatura, afetando assim o efeito de vedação. Este design garante que a válvula esférica possa manter uma pressão constante mesmo se o anel da sede estiver desgastado.

Contate-nos

PRÉV: Válvula de esfera munhão forjada em aço inoxidável PRÓXIMO: Nenhum próximo artigo

Descrever
Parâmetro

Descrever

●Pressão operacional de até: 10.000 psig (413 bar)
●Temperatura operacional: -65 a 450 °F (-54 a 232°C)
●Assento com mola para compensar o desgaste
●Alta pressão e baixa pressão têm bom desempenho de vedação
●O carregamento inferior da haste evita que ela saia correndo
●Baixo torque operacional, longa vida útil
● Alça resistente para indicar a direção do fluxo
● Atuadores manuais, elétricos ou pneumáticos estão disponíveis
● Somente entrada inferior

Parâmetro

Pedidos básicos Número	Conexão Tipo e tamanho	Orifício pol. (mm)	CV	Dimensão, pol. (mm)
Pedidos básicos Número	Conexão Tipo e tamanho	Orifício pol. (mm)	CV	A	B	C	D	E	F
-TB-FN2-5-3W	1/8 Feminino TNP	0.19 (4.8)	0.75	2.94 (74,7)	1.47 (37,3)	1.06 (26,9)	1.88 (47,7)	1.57 (40,0)	2.56 (65,0)
-TB-FN4-5-3W	1/4 Feminino TNP	0.19 (4.8)	0.75	2.94 (74,7)	1.47 (37,3)	1.06 (26,9)	1.88 (47,7)	1.57 (40,0)	2.56 (65,0)
-TB-FN6-7-3W	3/8 Feminino TNP	0.19 (4.8)	0.75	3.93 (99,8)	1.97 (49,9)	1.06 (26,9)	1.88 (47,7)	1.57 (40,0)	2.56 (65,0)
-TB-FN8-9-3W	1/2 Feminino NPT	0.19 (4.8)	0.75	4.25 (108)	2.13 (54,0)	1.06 (26,9)	1.88 (47,7)	1.57 (40,0)	2.56 (65,0)

Básico Pedido Número	Conexão Tipo e Tamanho			Orifício dentro. (mm)	CV	Dimensão, pol. (mm)
Básico Pedido Número	Conexão Tipo e Tamanho			Orifício dentro. (mm)	CV	A	B	C	D	E	F
-TBH-FN2-5-3W	1/8	Feminino	NPT	0.19 (4.8)	0.75	2.94 (74,7)	1.47 (37,3)	1.06 (26,9)	1.88 (47,7)	1.57 (40,0)	2.56 (65,0)
-TBH-FN4-5-3W	1/4	Feminino	NPT	0.19 (4.8)	0.75	2.94 (74,7)	1.47 (37,3)	1.06 (26,9)	1.88 (47,7)	1.57 (40,0)	2.56 (65,0)
-TBH-FN8-9-3W	1/2	Feminino	NPT	0.19 (4.8)	0.75	4.2 5 (108)	2.13 (54,0)	1.06 (26,9)	1.88 (47,7)	1.57 (40,0)	2.56 (65,0)
