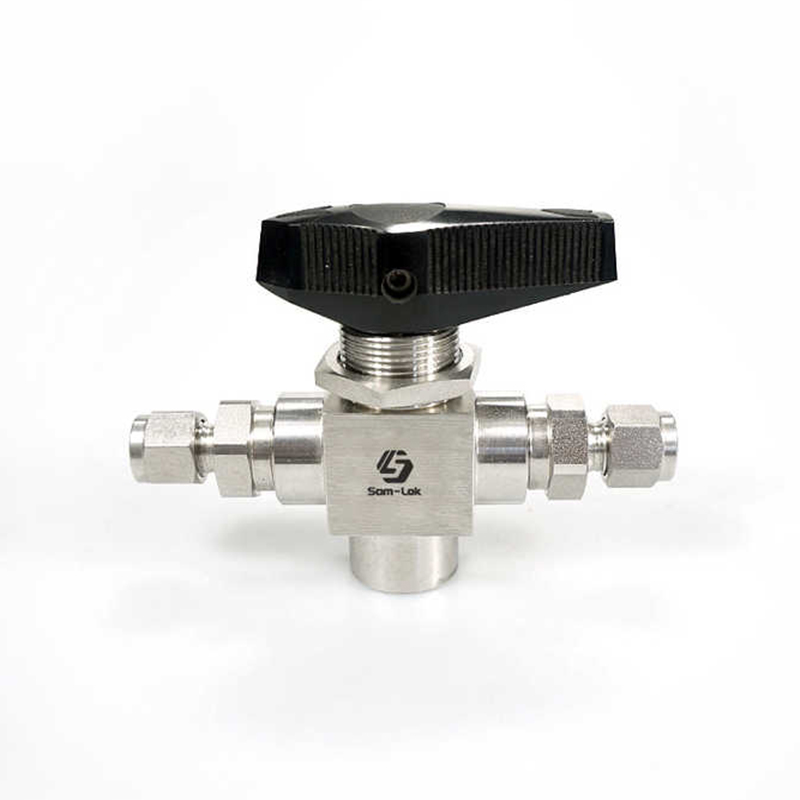

Válvula de esfera munhão forjada em aço inoxidável

A válvula esfera munhão forjado em aço inoxidável usa um mecanismo de sede com mola que desempenha um papel fundamental na compensação do desgaste que ocorre naturalmente ao longo do tempo. À medida que a válvula é operada repetidamente, a sede pode começar a degradar-se ou deformar-se. A sede com mola garante que a integridade da vedação seja mantida, evitando vazamentos e garantindo um desempenho de vedação confiável durante toda a vida útil da válvula. Esta válvula esférica é capaz de manter excelente desempenho de vedação sob condições de alta e baixa pressão. O design da sede e a fabricação precisa garantem que ela possa fornecer uma vedação hermética, independentemente das flutuações de pressão dentro do sistema. Seja no manuseio de tubulações de alta pressão ou linhas de distribuição de baixa pressão, a válvula pode garantir que o vazamento de fluido seja minimizado, garantindo assim a segurança operacional e a integridade do sistema.

Contate-nos

PRÉV: Nenhum artigo anterior PRÓXIMO: Nenhum próximo artigo

Descrever
Parâmetro

Descrever

●Pressão operacional de até: 10.000 psig (413 bar)
●Temperatura operacional: -65 a 450 °F (-54 a 232°C)
●Assento com mola para compensar o desgaste
●Alta pressão e baixa pressão têm bom desempenho de vedação
●O carregamento inferior da haste evita que ela saia correndo
●Baixo torque operacional, longa vida útil
● Alça resistente para indicar a direção do fluxo
● Atuadores manuais, elétricos ou pneumáticos estão disponíveis
●Apenas entrada inferior

Parâmetro

Pedido Básico Número	Conexão Tipo e tamanho	Orifício pol. (mm)	CV	Dimensão, pol. (mm)
Pedido Básico Número	Conexão Tipo e tamanho	Orifício pol. (mm)	CV	A	B	C	D	E	F
-TB-FT4-5-3W	1/4 tubo	0.19 (4.8)	0.75	4.09 (103,8)	2.04 (51,9)	1.06 (26,9)	1.88 (47,7)	1.57 (40,0)	2.56 (65,0)
-TB-FT6-5-3W	Tubo 3/8	0.19 (4.8)	0.75	4.25 (108)	2.13 (54,0)	1.06 (26,9)	1.88 (47,7)	1.57 (40,0)	2.56 (65,0)
-TB-FT8-5-3W	1/2 tubo	0.19 (4.8)	0.75	4.60 (116,8)	2.30 (58,4)	1.06 (26,9)	1.88 (47,7)	1.57 (40,0)	2.56 (65,0)

-TB-MT4-5-3W	Tubo de 6 mm	0.19 (4.8)	0.75	4.09 (103,8)	2.04 (51,9)	1.06 (26,9)	1.88 (47,7)	1.57 (40,0)	2.56 (65,0)
-TB-MT8-5	Tubo de 8 mm	0.19 (4.8)	0.75	4.14 (105,2)	2.07 (52,6)	1.06 (26,9)	1.88 (47,7)	1.57 (40,0)	2.56 (65,0)
-TB-MT10-5	Tubo de 10mm	0.19 (4.8)	0.75	4.25 (108)	2.13 (54,0)	1.06 (26,9)	1.88 (47,7)	1.57 (40,0)	2.56 (65,0)
-TB-MT12-5	Tubo de 12mm	0.19 (4.8)	0.75	4.60 (116,8)	2.30 (58,4)	1.06 (26,9)	1.88 (47,7)	1.57 (40,0)	2.56 (65,0)
TBH-FT4-5-3W	1/4 tubo	(4.8)	0.75	4.09 (103,8)	2.04 (51,9)	1.06 (26,9)	1.88 (47,7)	1.57 (40,0)	2.56 (65,0)
-TBH-FT6-5-3W	Tubo 3/8	0.19 (4.8)	0.75	4.25 (108)	2.13 (54,0)	1.06 (26,9)	1.88 (47,7)	1.57 (40,0)	2.56 (65,0)
-TBH-FT8-5-3W	1/2 tubo	0.19 (4.8)	0.75	4.60 (116,8)	2.30 (58,4)	1.06 (26,9)	1.88 (47,7)	1.57 (40,0)	2.56 (65,0)

-TBH-MT4-5-3W	Tubo de 6 mm	0.19 (4.8)	0.75	4.09 (103,8)	2.04 (51,9)	1.06 (26,9)	1.88 (47,7)	1.57 (40,0)	2.56 (65,0)
-TBH-MT8-5-3W	Tubo de 8 mm	0.19 (4.8)	0.75	4.14 (105,2)	2.07 (52,6)	1.06 (26,9)	1.88 (47,7)	1.57 (40,0)	2.56 (65,0)
-TBH-MT10-5-3W	Tubo de 10 mm	0.19 (4.8)	0.75	4.25 (108)	2.13 (54,0)	1.06 (26,9)	1.88 (47,7)	1.57 (40,0)	2.56 (65,0)
TBH-MT12-5-3W	Tubo de 12 mm	0.19 (4.8)	0.75	4.60 (116,8)	2.30 (58,4)	1.06 (26,9)	1.88 (47,7)	1.57 (40,0)	2.56 (65,0)
