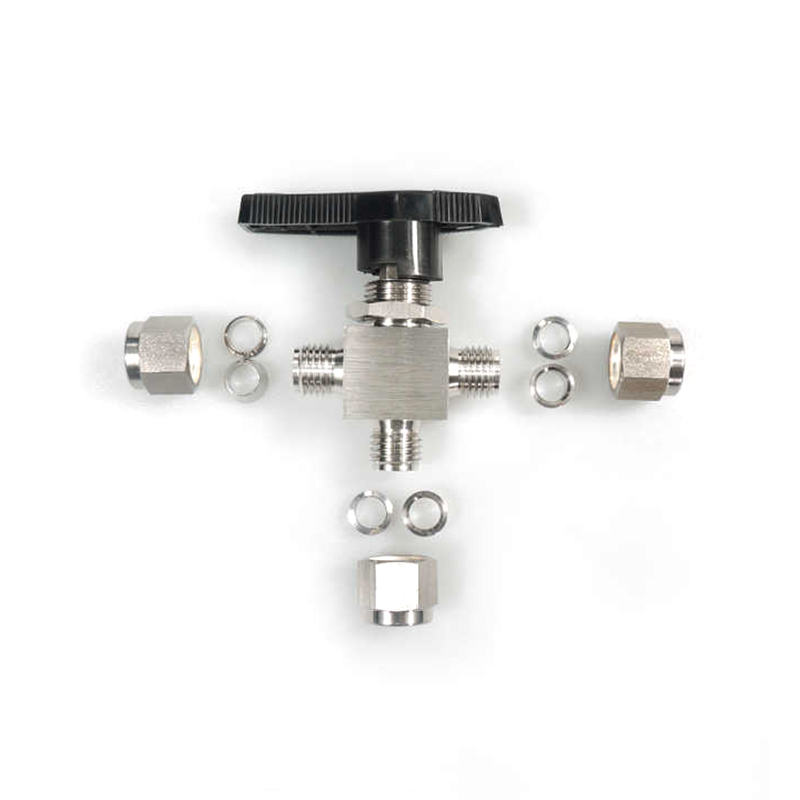

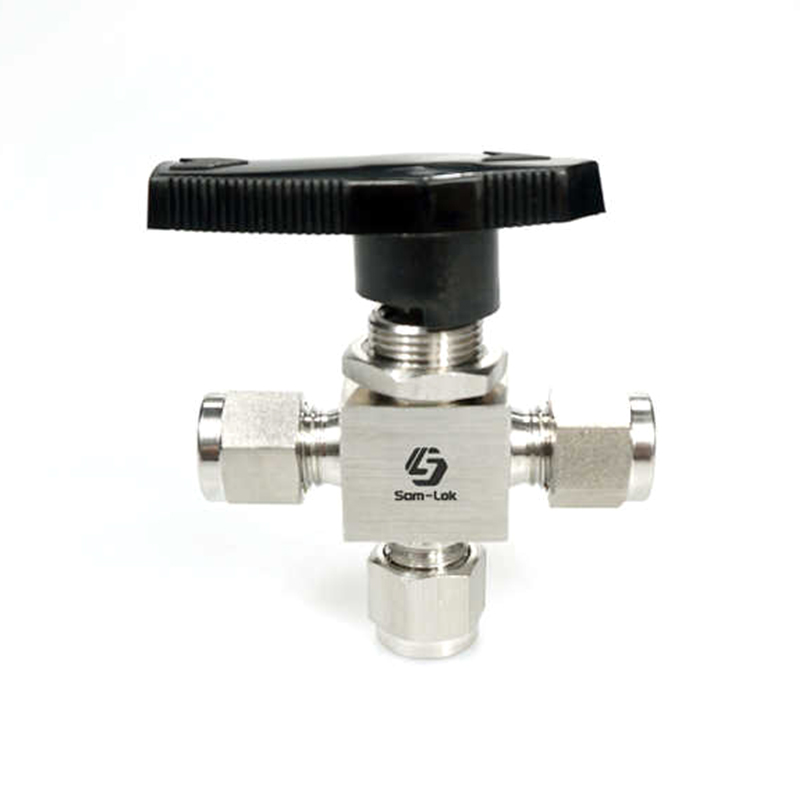

Válvula de esfera de três vias com ponteira dupla de aço inoxidável

A válvula esférica de três vias com ponteira dupla de aço inoxidável está disponível em uma variedade de tamanhos de 1/16 pol. a 3/4 pol. (ou 3 mm a 18 mm) para atender às necessidades de diferentes tamanhos de tubos. Sua faixa de tamanho inclui aplicações desde controle de microfluxo até controle de fluxo grande. Para aplicações com espaço limitado ou requisitos de fluxo pequeno, o tamanho menor é muito adequado; enquanto para sistemas complexos com alto fluxo e alta pressão, o tamanho maior da válvula pode garantir que o fluxo não seja prejudicado e a operação eficiente do sistema seja garantida. Ela adota um corpo de válvula integrado e um design de eixo esférico integrado para evitar problemas de vazamento ou falha que podem ocorrer devido a conexões de vários componentes em projetos de válvulas tradicionais. O design integrado do corpo da válvula e do eixo esférico melhora a resistência geral e a durabilidade da válvula, ao mesmo tempo que reduz possíveis falhas causadas por erros de instalação ou componentes soltos.

Contate-nos

PRÉV: Válvula de esfera de rosca fêmea com munhão hidráulico de aço inoxidável PRÓXIMO: Nenhum próximo artigo

Descrever
Parâmetro

Descrever

●Pressão operacional de até: 3.000 psig (207 bar)
●Temperatura operacional: -65 °F a 300 °F (-54 °C a 148 °C)
●Tamanho de 1/16 pol. a 3/4 pol. ou 3mm a 18mm
●Os tipos de válvula são retos, de três vias e de ângulo reto
● Corpo de válvula de peça única e eixo esférico de peça única
● Sem zonas mortas, como a área entre a esfera e a câmara da válvula
●O design da entrada superior pode ser inspecionado e reparado on-line após a remoção do sistema

Parâmetro

Pedidos básicos Número	Conexão Tipo e tamanho	Orifício pol. (mm)	CV		Dimensão, pol. (mm)
			Direto	Ângulo	A	C	D	E	F	H
-OIB-MT3-2	Tubo de 3 mm	0.09 (2.4)	0.20	0.15	2.01 (51,0)	0.34 (8.6)	0.97 (24,6)	1.10 (28,0)	1.43 (36,2)	0.59 (15,0)
-OIB-MT3-2-3W
-OIB-MT6-5	Tubo de 6 mm	0.19 (4.8)	1.40	0.90	2.39 (60,7)	0.44 (11.2)	1.29 (32,8)	1.57 (39,9)	1.64 (41,7)	0.78 (19,8)
-OIB-MT6-5-3W
-OIB-MT8-5	Tubo de 8 mm	0.19 (4.8)	1.40	0.90	2.46 (62,5)	0.44 (11.2)	1.29 (32,8)	1.64 (41,7)	1.64 (41,7)	0.78 (19,8)
-OIB-MT8-5-3W
-OIB-MT10-7	Tubo de 10mm	0.28 (7.1)	6.00	2.0	3.05 (77,5)	0.56 (14.2)	1.43 (36,3)	2.05 (52)	2.19 (55,5)	1.13 (28,6)
-OIB-MT10-7-3W
-OIB-MT12-10	Tubo de 12mm	0.41 (10.3)	6.40	3.80	3.92 (99,6)	0.69 (17,5)	1.74 (44,2)	3.13 (79,6)	2.67 (67,7)	1.50 (38,1)
-OIB-MT12-10-3W
-OIB-MT14-10	Tubo de 14mm	0.41 (10.3)	6.40	3.80	3.92 (99,6)	0.69 (17,5)	1.74 (44,2)	3.13 (79,6)	2.67 (67,7)	1.50 38.1)
-OIB-MT14-10-3W
-OIB-MT18-10	Tubo de 18mm	0.41 (10.3)	12.0	4.60	3.92 (99,6)	0.69 (17,5)	1.74 (44,2)	3.13 (79,6)	2.67 (67,7)	1.50 (38,1)
-OIB-MT18-10-3W

-OIB-FT2-2-A	Tubo de 1/8"	0.09 (2.4)	0.20	0.15	2.01 (51,0)	0.34 (8.6)	0.97 (24,6)	1.10 (28,0)	1.43 (36,2)	0.59 (15,0)
-OIB-FT2-2-3W
-OIB-FT4-5-A	Tubo de 1/4"	0.19 (4.8)	1.40	0.90	2.39 (60,7)	0.44 (11.2)	1.29 (32,8)	1.57 (39,9)	1.64 (41,7)	0.78 (19,8)
-OIB-FT4-5-3W
-OIB-FT6-7-A	Tubo de 3/8"	0.28 (7.1)	6.00	2.0	3.05 (77,5)	0.56 (14.2)	1.43 (36,3)	2.05 (52)	2.19 (55,5)	1.13 (28,6)
-OIB-FT6-7-3W
-OIB-FT8-10-A	Tubo de 1/2"	0.41 (10.3)	6.40	3.80	3.92 (99,6)	0.69 (17,5)	1.74 (44,2)	3.13 (79,6)	2.67 (67,7)	1.50 (38,1)
-OIB-FT8-10-3W
-OIB-FT12-10-A	Tubo de 3/4”	0.41 (10.3)	12.0	4.60	3.92 (99,6)	0.69 (17,5)	1.74 (44,2)	3.13 (79,6)	2.67 (67,7)	1.50 (38,1)
-OIB-FT12-10-3W
