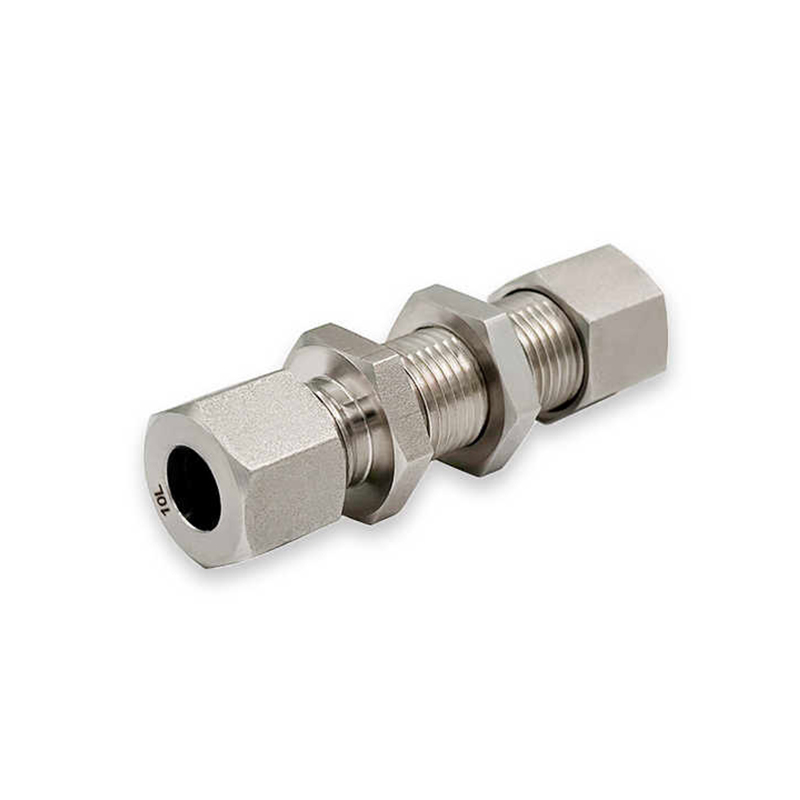

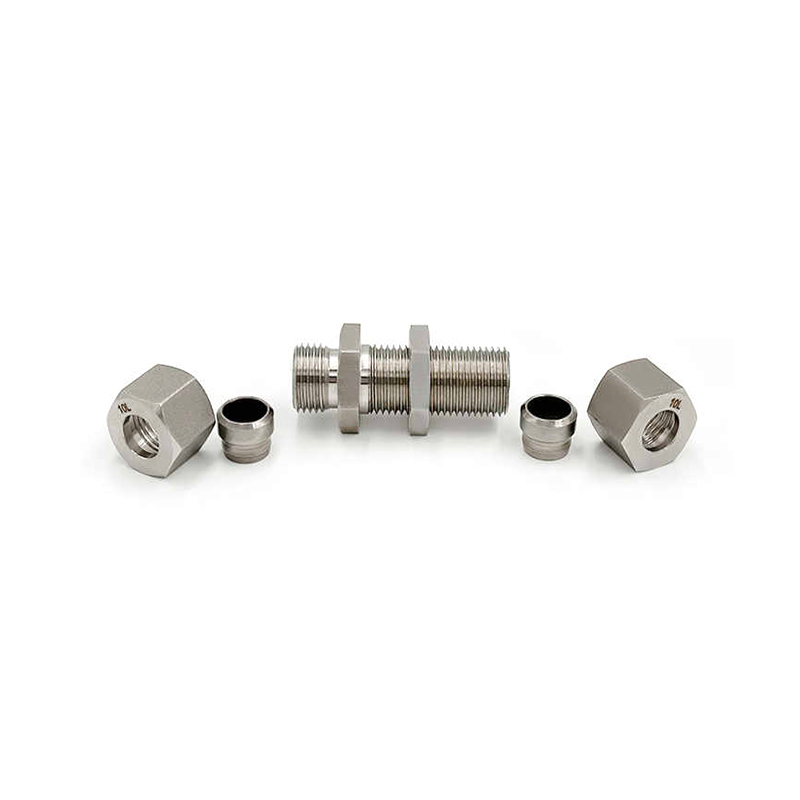

Encaixe de união de anteparo hidráulico de aço inoxidável

A principal função do encaixe de união de anteparo hidráulico de aço inoxidável é conectar a tubulação hidráulica com a carcaça da máquina ou parede do contêiner, fornecendo um canal de transmissão de fluido estável e seguro. Ele garante uma conexão estável e evita efetivamente vazamentos sob alta pressão através da estrutura da rosca interna, design aprimorado de espessura da parede metálica e sistema de vedação. Esta junta adota um design de vedação bidirecional e as duas extremidades da junta são vedadas duplamente por anéis de vedação para garantir que não haja vazamento quando o líquido passar pela junta da parede. A estrutura de conexão também é projetada com rosca aprimorada ou estrutura de braçadeira, que pode não apenas garantir a confiabilidade da vedação, mas também garantir que ela não se afrouxará sob vibração ou força externa. Também é equipado com dispositivo de travamento anti-afrouxamento, utilizando porcas duplas de travamento, pinos de travamento redondos, anéis de travamento e outras medidas anti-afrouxamento para garantir que a conexão da junta esteja sempre estável.

Contate-nos

PRÉV: Conector giratório hidráulico de aço inoxidável com anel de vedação PRÓXIMO: Nenhum próximo artigo

Descrever
Parâmetro

Descrever

Material: Aço Inoxidável

Técnica: Forjado

Tipo: União

Local de origem: Jiangsu, China (continente)

Conexão: Virola Única

Parâmetro

SV Parte não.	Série Trabalhando Pressão (barra/psi)	Tubo o.d.	M	l1	12	L1	L2	S1	S2	S3
-SV06L	Luz 315 barrasras 4.560 psi	6	M12x1,5	7	27	22	42	17	14	17
-SV08L		8	M14x1,5	8	27	23	42	19	17	19
-SV10L		10	M16×1,5	10	28	25	43	22	19	22
-SV12L		12	M18×1,5	10	29	25	44	24	22	24
-SV15L		15	M22x1,5	12	31	27	46	27	27	30
-SV18L		18	M26×1,5	13.5	32.5	30	49	32	32	36
-SV22L	160 bar 2320 psi	22	M30x2	16.5	34.5	33	51	36	36	41
-SV28L		28	M36x2	18.5	35.5	35	52	41	41	46
-SV35L		35	M45x2	18.5	36.5	40	58	50	50	55
-SV42L		42	M52x2	19	36	42	59	60	60	65
-SV06S	Pesado 630 barras 9.130 psi	6	M14x1,5	12	29	27	44	19	17	19
-SV08S		8	M16×1,5	13	29	28	44	22	19	22
-SV10S		10	M18×1,5	14.5	29.5	31	46	24	22	24
-SV12S		12	M20x1,5	14.5	30.5	31	47	27	24	27
-SV14S		14	M22x1,5	17	32	35	50	30	27	30
-SV16S	400 bar 5800 psi	16	M24×1,5	16.5	31.5	35	50	32	30	32
-SV20S		20	M30x2	17.5	33.5	39	55	41	36	41
-SV25S		25	M36x2	20	35	44	59	46	46	46
-SV30S		30	M42x2	21.5	37.5	48	64	50	50	50
-SV38S	315 barrasras 4.560 psi	38	M52x2	22	37	53	68	65	60	65
