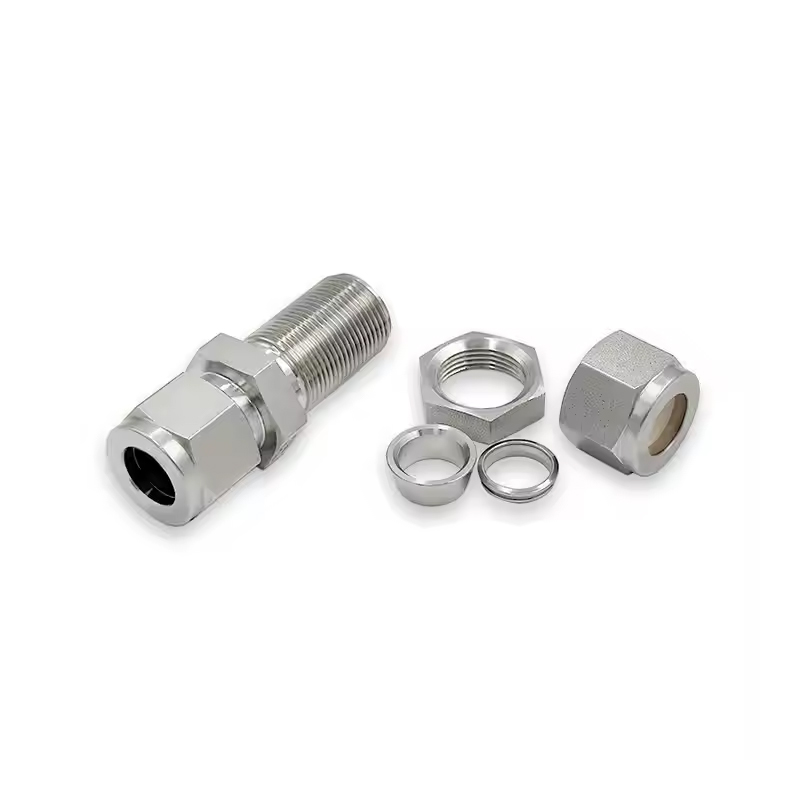

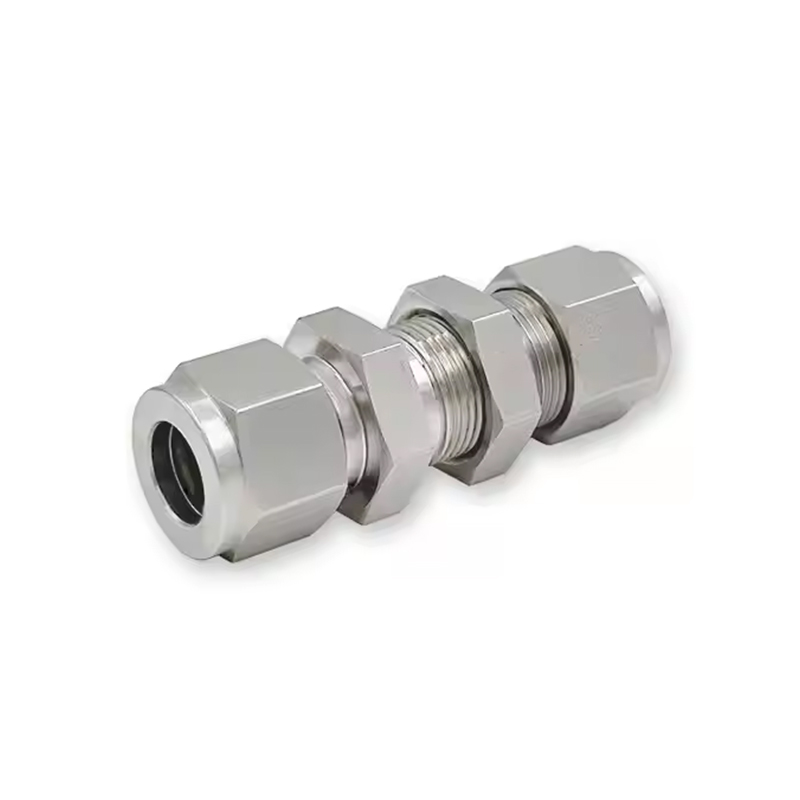

Acessórios de união de anteparo de aço inoxidável

As conexões de união de anteparo de aço inoxidável são fabricadas usando um processo de forjamento, que é um método de formação de materiais de aço inoxidável aplicando forças de compressão para formar o formato desejado. Essa técnica produz uma estrutura mais densa e com melhores propriedades mecânicas porque os grãos do material ficam alinhados na direção da força aplicada. Ele usa um tipo de conexão de compressão, que é um dos métodos mais utilizados para estabelecer conexões seguras e à prova de vazamentos em diversas aplicações industriais. Em uma conexão de compressão, a ponteira é comprimida no tubo ou cano, formando uma vedação hermética que evita o vazamento de qualquer meio. Este mecanismo garante que a conexão mantenha o tubo firmemente no lugar, evitando qualquer movimento ou desconexão. Os acessórios de compressão são fáceis de instalar e remover porque não requerem soldagem, soldagem ou outros procedimentos complexos. Essa simplicidade reduz o tempo necessário para instalação.

Contate-nos

ANTERIOR: Acessórios femininos com virolas duplas de aço inoxidável PRÓXIMO: Nenhum próximo artigo

Descrever
Parâmetro

Descrever

Material: Aço Inoxidável

Técnica: Forjada

Tipo: União

Local de origem: Jiangsu, China

Marca: SAM-LOK

Conexão: Compressão

Estrutura: união, cotovelo, tee, cruz, antepara, conector macho ou fêmea

Pressão de trabalho: 3000-6000psi

Forma: Igual

Código principal: hexágono

Tamanho do diâmetro externo: 1/16''-1'' ,3mm-25mm

Médio: água, óleo, gás, ácido, base e assim por diante

Tratamento especial: tratamento de dureza de ponteira

Tratamento de nozes: prata plantada

Temperatura de trabalho: -20 a 200 graus Celsius

Parâmetro

Tubo T OD (em.)	Básico Pedido Número	Dimensão, em (mm)						Buraco do painel Tamanho pol. (mm)	Painel Máx. Espessura pol. (mm)
Tubo T OD (em.)	Básico Pedido Número	L	C	E	D	F	G	Buraco do painel Tamanho pol. (mm)	Painel Máx. Espessura pol. (mm)
16/01	-BU-FT1	1,24(31,5)	0,34(8,6)	0,05(1,3)	0,31(7,9)	0,31(7,9)	0,31(7,9)	0,20(5,2)	0,12(3,0)
1/8	-BU-FT2	2,02(51,3)	0,50(12,7)	0,09(2,3)	0,44(11,1)	0,50(12,7)	0,50(12,7)	0,33(8,3)	0,50(12,7)
16/03	-BU-FT3	2,11(53,6)	0,54(13,7)	0,12(3,0)	0,50(12,7)	0,56(14,3)	0,56(14,3)	0,39(9,9)	0,50(12,7)
1/4	-BU-FT4	2,27(57,7)	0,60(15,2)	0,19(4,8)	0,56(14,3)	0,63(15,9)	0,63(15,9)	0,45(11,5)	0,40(10,2)
16/05	-BU-FT5	2,39(60,7)	0,64(16,3)	0,25(6,4)	0,63(15,9)	0,69(17,5)	0,69(17,5)	0,52(13,1)	0,44(11,2)
3/8	-BU-FT6	2,45(62,2)	0,66(16,8)	0,28(7,1)	0,69(17,5)	0,75(19,1)	0,75(19,1)	0,58(14,7)	0,44(11,2)
1/2	-BU-FT8	2,80(71,1)	0,90(22,9)	0,41(10,4)	0,87(22,2)	0,94(23,8)	0,94(23,8)	0,76(19,4)	0,50(12,7)
5/8	-BU-FT10	2,86(72,6)	0,96(24,4)	0,50(12,7)	1,00(25,4)	1,06(27,0)	1,06(27,0)	0,89(22,6)	0,50(12,7)
3/4	-BU-FT12	3,11(79,0)	0,96(24,4)	0,62(15,7)	1,13(28,6)	1,19(30,2)	1,19(30,2)	1,02(25,8)	0,66(16,8)
7/8	-BU-FT14	3,33(84,6)	1,02(25,9)	0,72(18,3)	1,25(31,8)	1,31(33,3)	1,37(34,9)	1,14(29,0)	0,75(19,1)
1	-BU-FT16	3,77(95,8)	1,23(31,2)	0,88(22,4)	1,50(38,1)	1,63(41,3)	1,63(41,3)	1,33(33,7)	0,75(19,1)
4/11	-BU-FT20	4,85(123,2)	1,62(41,1)	1,09(27,8)	1,87(47,6)	1,87(47,6)	1,87(47,6)	1,64(41,7)	0,75(19,1)
2/11	-BU-FT24	5,48(139,2)	1,97(50,0)	1,34(34,0)	2,25(57,2)	2,25(57,2)	2,25(57,2)	1,95(49,6)	0,75(19,1)

Tubo T OD (mm)	Básico Pedido Número	Dimensão, mm (pol.)						Buraco do painel Size pol. (mm)	Painel Máx. Espessura pol. (mm)
Tubo T OD (mm)	Básico Pedido Número	L	C	E	D	F	G	Buraco do painel Size pol. (mm)	Painel Máx. Espessura pol. (mm)
3	-BU-MT3	51,3(2,02)	12,9(0,51)	2,4(0,09)	12,0(0,47)	14,0(0,55)	14,0(0,55)	8,3(0,33)	12,7(0,50)
4	-BU-MT4	53,6(2,11)	13,7(0,54)	2,4(0,09)	12,0(0,47)	14,0(0,55)	14,0(0,55)	9,9(0,39)	12,7(0,50)
6	-BU-MT6	57,7(2,27)	15,3(0,60)	4,8(0,19)	14,0(0,55)	16,0(0,63)	16,0(0,63)	11,5(0,45)	10,2(0,40)
8	-BU-MT8	61,0(2,40)	16,2(0,64)	6,4(0,25)	16,0(0,63)	18,0(0,71)	18,0(0,71)	13,1(0,52)	11,2(0,44)
10	-BU-MT10	63,7(2,51)	17,2(0,68)	7,9(0,31)	19,0(0,75)	22,0(0,87)	22,0(0,87)	16,3(0,64)	11,2(0,44)
12	-BU-MT12	71,0(2,80)	22,8(0,90)	9,5(0,37)	22,0(0,87)	24,0(0,94)	24,0(0,94)	19,5(0,77)	12,7(0,50)
14	-BU-MT14	72,5(2,85)	24,4(0,96)	11,1(0,44)	25,0(0,98)	27,0(1,06)	27,0(1,06)	22,5(0,89)	12,7(0,50)
15	-BU-MT15	72,5(2,85)	24,4(0,96)	11,9(0,47)	25,0(0,98)	27,0(1,06)	27,0(1,06)	22,8(0,90)	12,7(0,50)
16	-BU-MT16	72,5(2,85)	24,4(0,96)	12,7(0,50)	25,0(0,98)	27,0(1,06)	27,0(1,06)	22,8(0,90)	12,7(0,50)
18	-BU-MT18	78,9(3,11)	24,4(0,96)	15,1(0,59)	30,0(1,18)	30,0(1,18)	30,0(1,18)	26,0(1,02)	16,8(0,66)
20	-BU-MT20	84,5(3,33)	26,0(1,02)	15,9(0,63)	32,0(1,26)	35,0(1,38)	350(1,38)	29,0(1,14)	19,0(0,75)
25	-BU-MT25	96,0(3,78)	31,3(1,23)	21,8(0,86)	38,0(1,50)	41,0(1,61)	41,0(1,61)	34,0(1,34)	19,0(0,75)
30	-BU-MT30	124,0(4,88)	39,6(1,56)	26,2(1,03)	50,0(1,97)	50,0(1,97)	50,0(1,97)	40,5(1,59)	19,0(0,75)
32	-BU-MT32	128,0(5,04)	42,0(1,65)	28,6(1,13)	50,0(1,97)	50,0(1,97)	50,0(1,97)	42,5(1,67)	19,0(0,75)
38	-BU-MT38	145,0(5,71)	49,4(1,94)	33,7(1,33)	60,0(2,36)	60,0(2,36)	60,0(2,36)	50,5(1,99)	19,0(0,75)
